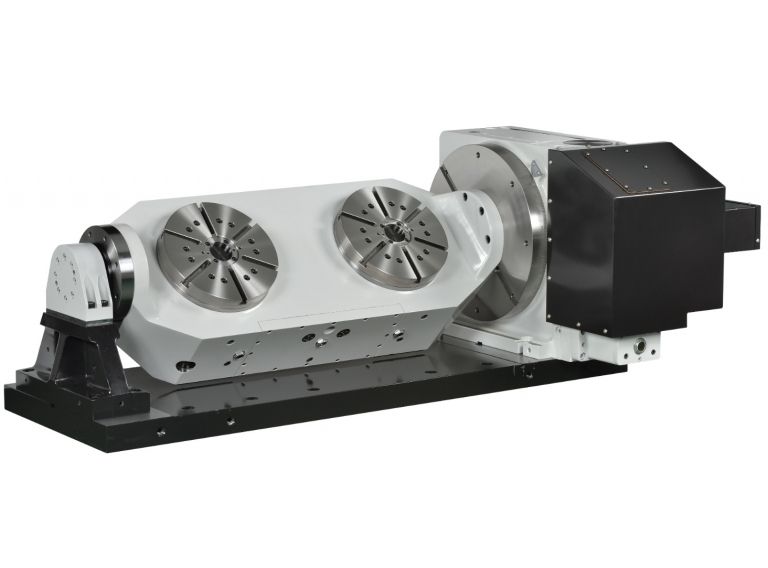

多头联动五轴分度盘

  • 更新时间:2018-07-09
  • 型号:TRNC-210/255-2W
  • 访问次数:2498次

产品简介:伺服马达不会随倾斜轴改变角度,避免切削时产生震动

分享到:
联系人:136 2191 9163
  • 产品介绍
  • 在线留言



規格/型號

單位

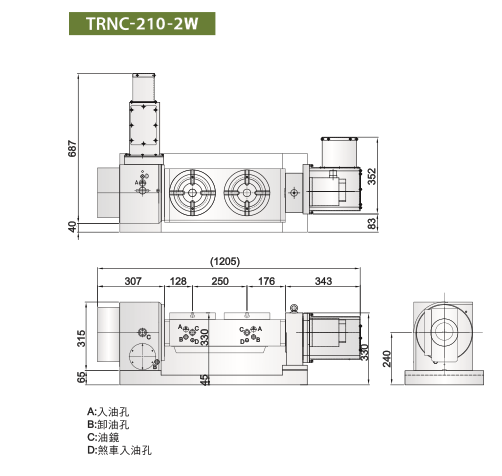

TRNC-210-2W

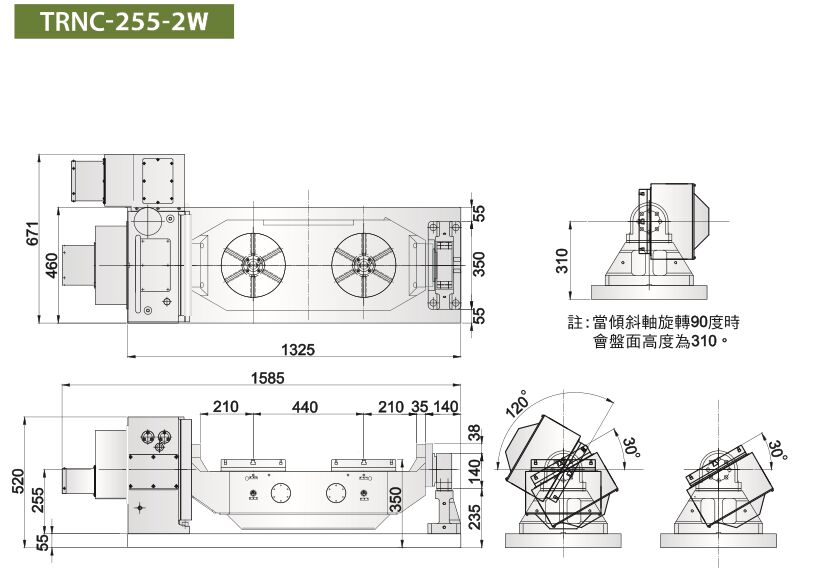

TRNC-255-2W

倾斜角度

deg.

-30°~+120°

-30°~+120°

旋台直徑

Ømm

Ø210

Ø255

盘面间距

mm

250

440

中心孔直徑

Ømm

Ø35H7

Ø50H7

90°时中心高

mm

240

310

軸向

旋轉軸

傾斜軸

旋轉軸

傾斜軸

伺服馬達
(廠牌可依需求)

FANUC



αiF8

αiF8

αiF 8

ΑiF12

MELDAS



HF-154S

HF-154S

HF-154S

HF-204S

總減速比



1/90

1/180

1/120

盤面轉數(马达3000rpm时)

r.p.m

44.4

16.6

25

設定單位

deg.

0.001°

0.001°

0.001°

1°

刹车扭力(油压35kg/cm2

kg-m

30

50

70

500

分割精度

sec.

20

20·

重覆精度

sec.

4

4

旋台重量(不含伺服馬達)

kg

600

857
