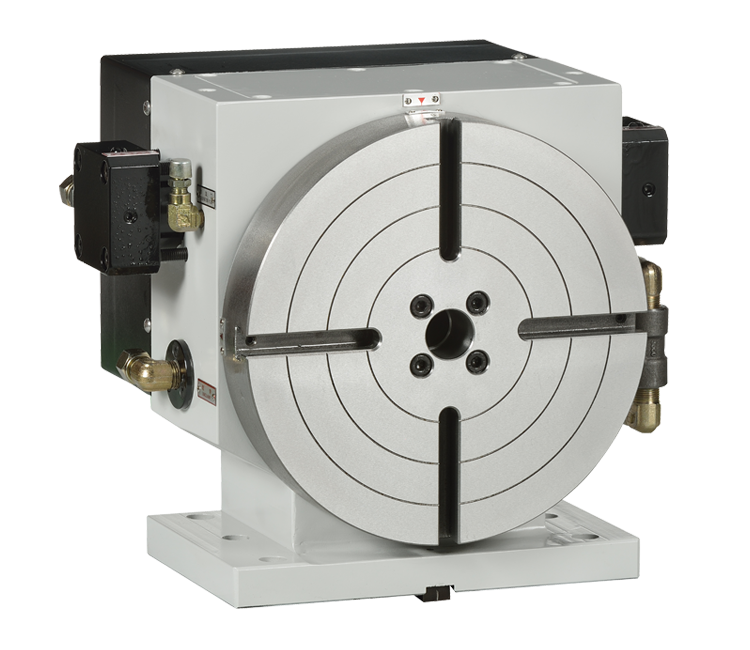

产品简介：立式使用 固定旋转角度:可2丶3丶4到24等分 三片式齿盘结构:高精度丶适合重切削 不须安装马达，采用油压控制系统 角度变换快速定位
联系人：136 2191 9163

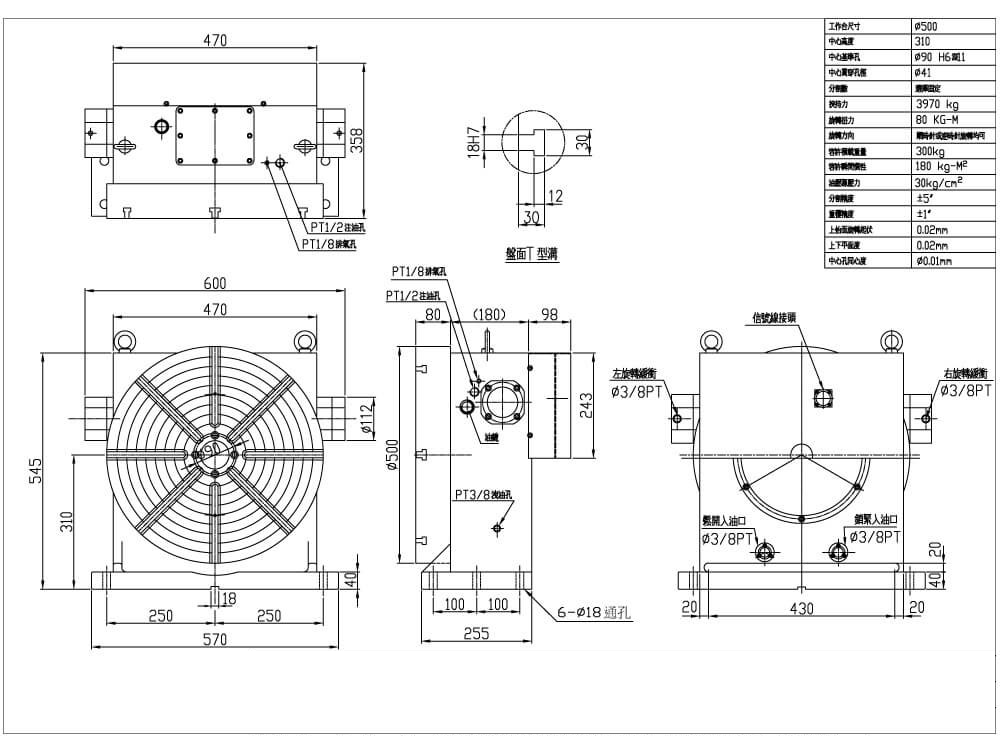

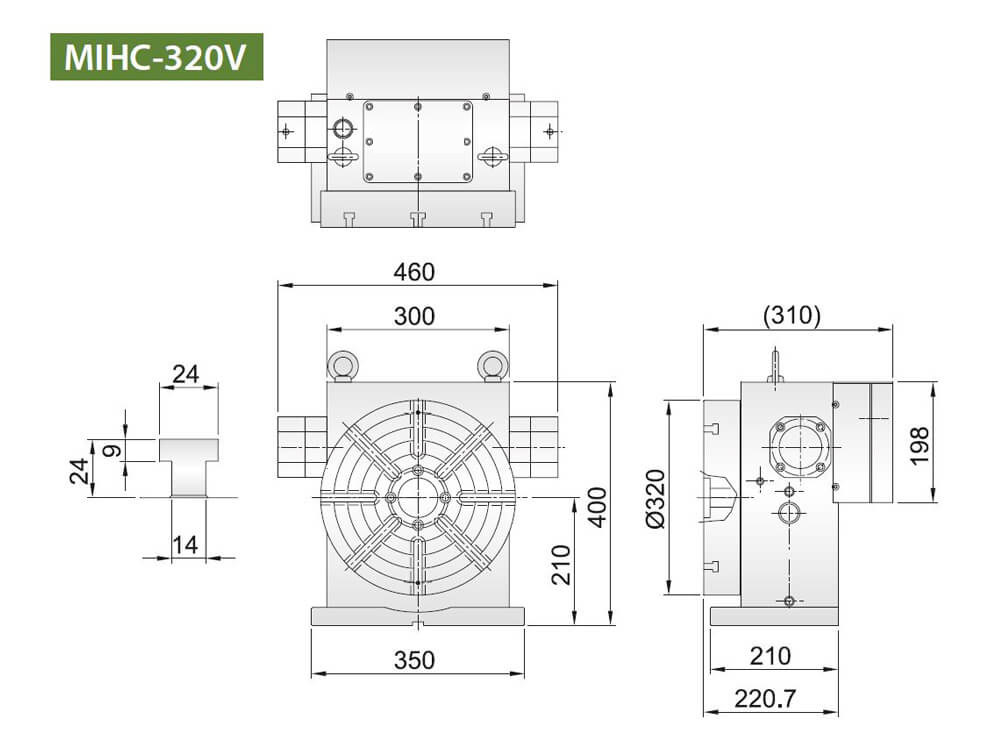

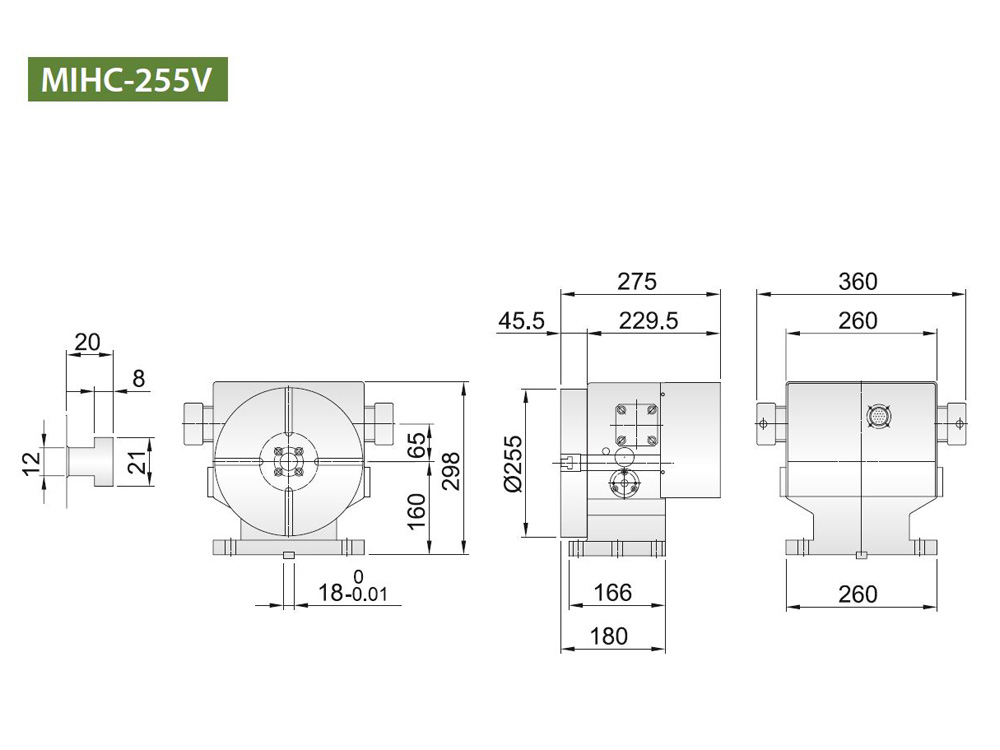

| 规格 / 型号 | 单位 | MIHC-255V | MIHC-320V | MIHC-500V | ||
|---|---|---|---|---|---|---|
| 盘面直径 | Ømm | Ø255 | Ø320 | Ø500 | ||
| 工作台高度 | mm | 160 | 190 | 210 | 310 | |
| 总高度 | mm | 298 | 328 | 400 | 545 | |
| 中心孔直径 | Ømm | Ø30h6 | Ø65h6 | Ø90H6Dep.11 | ||
| 贯穿孔径 | Ømm | Ø27 | Ø31 | Ø41 | ||
| 割出数(等分) | 标准 | 4,6,8,12,24等分 (其中一种固定分割) | 4,6,8,12,24等分 (其中一种固定分割) | 4,6,8,12,24等分 (其中一种固定分割) | ||
| 特殊 | 2,3,5,9,10...等分 (接受订制) | 2,3,5,9,10...等分 (接受订制) | 2,3,5,9,10...等分 (接受订制) | |||
| 分割精度 | sec. | ±5" | ±5" | ±5" | ||
| 重覆精度 | sec. | ±1" | ±1" | ±1" | ||
| 旋转台回转方向 | 顺时钟方向或反时钟方向均可 | 顺时钟方向或反时钟方向均可 | 顺时钟方向或反时钟方向均可 | |||
| 旋转台回转扭力 | kg.m | 30 | 60 | 80 | ||
| 工件负载 | kg | 105 | 200 | 300 | ||
| 容许瞬间惯性 (GD2) | kg/cm2 | 25 | 85 | 180 | ||
| 夹持力 | kg | 1350 | 1560 | 3970 | ||
| 使用压力 | kg/cm2 | 30 | 30 | 30 | ||
| 使用方式 | 立式专用 | 立式专用 | 立式专用 | |||
| 旋台重量 | kg | 67.5 | 78 | 98 | 300 | |
| 项目 | 单位 | MIHC-255V | MIHC-320V | MIHC-500V | |
|---|---|---|---|---|---|
| 旋台主轴孔偏摆量 | mm | 0.02 | 0.02 | 0.02 | |
| 当旋转时旋台顶之旋转量 | mm | 0.015 | 0.015 | 0.02 | |
| 旋台盘面真直度 | mm | 0.02 | 0.02 | 0.02 | |
| 旋转台面与底面垂直度 | mm | 0.02 | 0.02 | 0.02 | |
|
|||||
